안녕하세요~ 자극적이고 적극적인 삶을 살고자 하는 매운인생 입니다.





이전 글 참조

2021.05.17 - [아끼는 정보 (DIY, 실속구매)] - 중고차에게 새생명을~ / 20년된 아반떼/ LED 실내등 교체/ 뉴쏘렌토 R 바닥매트 교체/ 핸들커버 교체/





▶블루투스 오디오 만들기



오래된 중고차의 한계로 블루투스를 사용하지 못한다는 큰 단점이 있었습니다.

휴대폰 스피커로 쩌렁쩌렁하게 들어야만 했습니다.



그래서 차에 달려있는 스피커라도 사용해고 보자 오디오를 뜯어봤습니다.

오디오와 스마트폰의 3.5파이 단자를 사용해볼 요량이었습니다.



운이 좋게도 장착되어 있는 파이오니어 DEH-P4850MP 모델에 AUX 단자가 있는 것이 확인되면서 일이 잘 풀렸습니다.

파이오니어 AUX 단자용 블루투스 모듈을 구매해서 손쉽게 블루투스 외부 입력을 만들었습니다.



결론은 위에 설명드렸고, 작업한 내용을 아래 포스팅해보려 합니다.

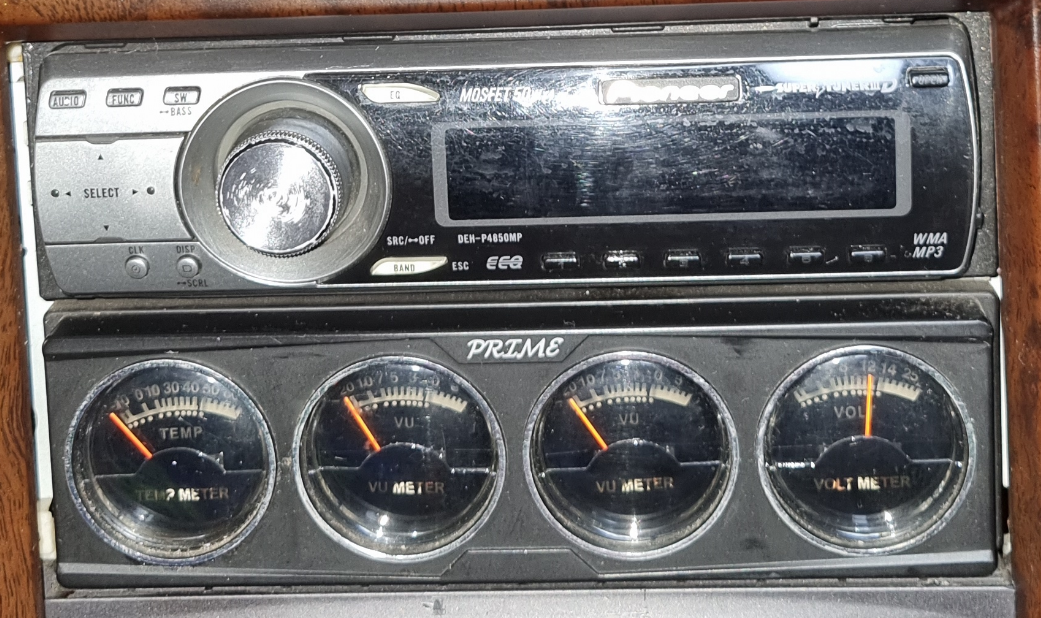

요렇게 생긴 파이오니어 DEH-P4850 MP CDP 카오디오입니다.



▶ 카오디오 분리하기

일단 어떻게 생겨먹은 오디오인지 파악하기 위해서 오디오를 분리합니다.



중앙에 재떨이를 빼고 볼트 2개 제거합니다.



계기판 아래에서 위를 보면 보이는 2개의 볼트도 풀러 줍니다.

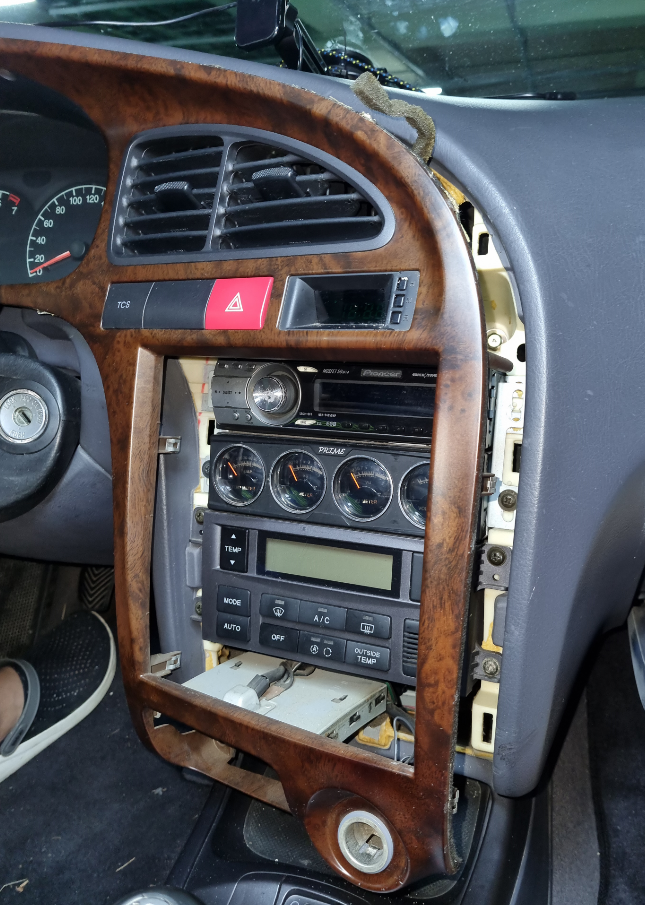

갈색 트림과 회색 아이피 커버 사이를 일자 드라이버로 제쳐 줍니다.

한방에 제치면 부서지고 흠집이 날 수 있으니 조금씩 이동하면서 천천히 제쳐 줍니다.

저는 중고차라 드라이버로 했지만 널찍한 헤라를 사용하시면 좋습니다.



핸들도 아래로 내려주고, 기어도 4단으로 옮겨주고 트림을 벌려 놓습니다.

완전히 뺄 필요는 없습니다.



오디오 고정 볼트 2개를 제거합니다. 힘을 주어 트림을 벌려서 오디오를 빼냅니다.







오디오 커넥터와 동그란 안테나 선을 빼면 오디오 분리는 완료가 됩니다.



▶ AUX 살려내기

일단 뜯고 나서 오디오 매뉴얼을 검색했더니 AUX 단자가 있다는 행운이 발견됩니다. 땡잡았따!!





AUX를 살려내는 방법을 폭풍 검색을 합니다.



검색 도중 AUX를 이용한 블루투스 모듈이 팔리고 있다는 사실이 알아냈습니다.

무려 파이오니어에 맞는 11핀 잭으로 전원만 따서 연결하면 됩니다.



▶ 파이오니어 블루투스 모듈 구매

역시나 알리 검색으로 싼값에 블루투스 모듈을 구매합니다.

만원도 안 되는 가격에 팔리고 있습니다. 일주일 만에 배송을 받았습니다. 기대 못했는데 빠르게 왔습니다.



아래 링크에서 구매 가능합니다.

https://s.click.aliexpress.com/e/_9fNOen





뽁뽁이 봉투에 담아서 도착한 간단한 모듈이네요









파트너스 활동을 통해 일정액의 수수료를 제공받을 수 있음







유사한 제품을 쿠팡에서도 판매 하지만 당연히 가격은 높습니다.

검색해보니 가격이 천차 만별입니다. 외관은 굉장히 유사해 보이나..

성능이 다를수 있으니(아닐것 같습니다만..) 구매하실분은 확인 하고 구매하세요.



▶ 파이오니어 블루투스 모듈 연결

받자마자 바로 탈거해 놓은 오디오 ACC 선과 -선을 색깔 맞춰 연결해 줍니다.

절연 테이프로로 돌돌 말아주고 주차장으로 내려갔습니다.



▶ 파이오니어 카오디오 블루투스 확인 및 재 장착

블루투스 모듈에 불이 들어오며 작동이 잘 되는 것이 확인이 되었습니다.

전선을 잘못 연결하지는 않았네요.





아래쪽에 있는 Hu..... 뭐라 쓰여있는 블루투쓰를 연결하니 휴대폰과도 잘 연결이 되었습니다.

이름은 아반떼로 변경했습니다.





통화 및 오디오로 연결되었지만 통화 기능은 마이크가 없는 관계로 비 활성으로 변경했습니다.





간단하게 오디오 AUX 모드를 활성화시켰습니다. 기본 오디오는 소스를 선택해도 라디오, CDP만 반복됩니다.

AUX를 ON으로 설정해 줘야 선택이 가능합니다.

간단하게 설정을 마치고 조립은 분해의 역순으로 트림을 끼워 놓고 6개의 볼트를 조립하고 간단히 완료했습니다.





거슬리지 않을 정도의 스윽하는 노이즈가 있습니다.

블투 모듈인지 AUX 단자인지 원인은 모르겠지만 해결할 기술도 필요도 없어 마냥 즐겁기만 합니다. ^ㅡㅡㅡㅡ^





이제 2002년형 아반떼 XD 스피커로 Tmap의 아리의 목소리를 들으며 FLO로 음악을 들어야겠습니다.
